特注ちびカム722型 5chSET
  • レンタル料金(1日) ¥ 10,000 (税抜)



折り返し同時通話システム ちびカム722型 5chSET
谷沢製作所 親機:ST#722B(※特注IN-AN003仕様)
無線ユニット:ST#722BA
子機    :ST#722LG
ST#722B(IN-AN003) & ST#722BA
使用周波数 440.0250MHz~440.2500MHz
421.5750MHz~421.8000MHz
電波方式 F3E,F2D
通信方式 複信方式
電源電圧 DC12~24V
アンテナ ヘリカルアンテナ
周波数切替方式 手動または自動
送信出力 1mW以下
周波数の偏差 ±4.0ppm以下
占有周波数帯幅 8.5KHz以内
スプリアス発射の強度 2.5μW以下
最大周波数偏移 ±2.5KHz以下
変調方式 可変容量ダイオードによる直接周波数変調方式
受信方式 ダブルスーパーヘテロダイン
中間周波数 21.7MHz(第1中間周波数)
450KHz(第2中間周波数)
受信感度 -3dBu以下(12dB SINAD)
スケルチ感度 -9~-3dBu以下
低周波出力 1.5W以上(8Ω負荷)
副次的に発する電波等の強度 4nW以下
使用温度範囲 -10℃~+50℃
寸法 ST#722B(IN-AN003):136mm×46mm×80mm(W×H×D)
ST#722BA:56mm×484mm×56mm(W×H×D)
質量 ST#722B(IN-AN003):615g
ST#722BA:485g
ST#722LG
使用周波数 440.0250MHz~440.2500MHz
421.5750MHz~421.8000MHz
電波方式 F3E,F2D
通信方式 複信方式
電源電圧 DC 3.7V
発振方式 水晶発振により制御する周波数シンセサイザー方式
アンテナ ヘリカルアンテナ
周波数切替方式 手動または自動
送信出力 1mW以下
周波数の偏差 ±4.0ppm以下
占有周波数帯幅 8.5KHz以内
スプリアス発射の強度 2.5μW以下
最大周波数偏移 ±2.5KHz以下
変調方式 可変容量ダイオードによる直接周波数変調方式
受信方式 ダブルスーパーヘテロダイン
中間周波数 21.7MHz(第1中間周波数)
450KHz(第2中間周波数)
受信感度 -5dBu以下(12dB SINAD)
スケルチ感度 -8dBu以下
低周波出力 30mW以上(32Ω負荷)
副次的に発する電波等の強度 4nW以下
使用温度範囲 -10℃~+50℃
寸法 59.3mm×105mm×26.4mm(W×H×D)
質量 約160g
駆動時間 親機(ST#722B)
・消費電力24W(DC12V使用時) HL9×1本で約3.5時間
子機(ST#722LG)
・専用バッテリー1本で約10時間
・単4乾電池×3本で約7時間
  • 親機、子機間は1対1であれば同時通話が可能です。※プッシュトークも可。
  • 現場の状況、見通しにもよりますが、最大約600mの送受信が可能です。
  • 親機からアンテナ(無線ユニット)間はXLR3Pケーブル×3本で最大200mまでの延長が可能。
  • 4Wもしくは2Wどちらか選択により外部インカムとの接続も可能。
  • PGM音声入力可能。

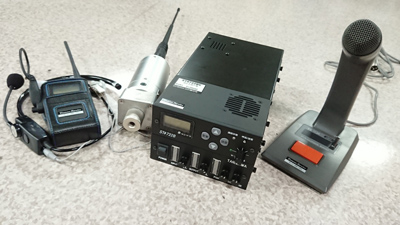

当社付属品 ・親機本体(ST#722B)
・親機用 首かけヘッドセット×1
・親機用 卓上マイク×1
・ACケーブル×1
・ACアダプタ×1
・リチウム変換プレート×1
・DCケーブル×1
・無線ユニット(ST#722BA)
・無線ユニット10mケーブル
・無線ユニット延長用マルチケーブル1対
・子機本体×5(ST#722LG)
  ※首かけヘッドセット&専用バッテリー付
・子機用 電池ケース×5個
・子機専用バッテリー チャージャー×3
・チャージャー用ACアダプタ×3
・取説各種
資料 ちびカム722型カタログ
ちびカム722型 IN-AN003 仕様書
