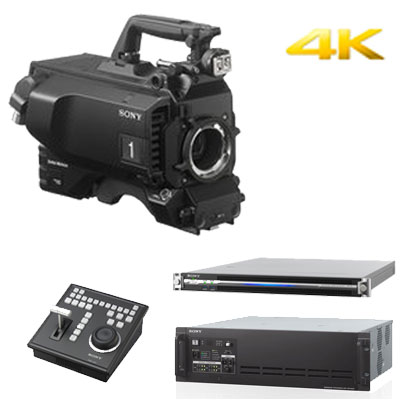

HDC-4800/T & BPU-4800/T
  • 4K
  • レンタル料金(1日) ¥ 330,000 (税込)
空き状況確認はこちら
4K/8倍速 HD/16倍速 ライブカメラシステム
HDC-4800/T
ソニー株式会社 HDC-4800/T
撮像素子 S-35mm CMOS イメージセンサ
有効画素 QFHD : 3840(水平) × 2160(垂直)HD : 1920(水平) × 1080(垂直)
映像 S/N HD/59.94i : -62dB
水平解像度 2000TV本 (4K : 画面中心)変調度 5%以上
内蔵フィルター 色温度変換フィルターA : 3200KB : 4300KC : 6300KNDフィルター1 : 素通し2 : 1/4ND3 : 1/16ND
BPU 光電気マルチコネクター×1
LENS 12ピン×1
VF 20ピン×1
AUDIO IN CH1、CH2 XLR型3ピン 凹型(各×1)
AUDIOスイッチMIC 時 : -60 dBu
(メニューまたはHDCU2000/2500の操作により-20 dBuまで切替可能)、平衡
AUDIOスイッチ LINE時 : 0dBu、平衡
INTERCOM 1INTERCOM 2 XLR型 5ピン、凹型(各×1)XLR型 3ピン(30V)クリアカム仕様(XLR3P)
EARPHONE ステレオミニジャック×1
DC IN XLR型 4ピン×1、DC 10.5V~17V
DC OUT 4ピン×1、DC 10.5V~17V、最大0.5A
(ただし、負荷条件、入力条件などにより、制限される場合があります。)
2ピン×1、DC 10.5V~17V、最大2.5A
(ただし、負荷条件、入力条件などにより、制限される場合があります。)
SDI 1SDI 2 BNC型(各×1)
SDI-MONI BNC型×1
TEST OUT BNC型×1
PROMPTERPROMPTER 2 BNC型×1、1Vp-p、75ΩBNC型×1、1Vp-p、75Ω
RET CTRL 6ピン×1
REMOTE 8ピン×1
TRACKER 10ピン×1
CRANE 12ピン×1
USB USB 2.0タイプA 4ピン×1(USBメモリー接続用)
NETWORK TRUNK RJ-45型 8ピン×1
電源 AC240V、1.4A(MAX)DC180V、1.0A(MAX)DC120V、9.5A(MAX)
動作温度 -20℃~+45℃
保存温度 -20℃~+60℃
質量 約 5.0kg(本体のみ)
BPU-4800/T
ソニー株式会社 BPU-4800/T
   入出力端子
CAMERA 光ファイバーコネクター×1
CCU 光ファイバーコネクター×1
REMOTE(RCP/CNU) 8ピンマルチコネクター×1
LAN 8ピン×1
SHARE PLAY 1/2 SFP+×2
REMOTE 1/2 RJ-45×1
GPIO(25P) D-SUB 25pin、凹×1
NETWORK1~2 RJ45×2、1000Base-T
MAINTENANCE USB×1
NETWORK SFP+×110GBASE-SR/LR(Add-in Card)
   入力端子
AC IN AC 100V~127V / 200V~240V ×2
SDI1、SDI2 BNC型×2
3G-SDI : SMPTE ST424/425 Level-A/B、2.970Gbps/2.967Gbps
HD-SDI : SMPTE ST292、0.8Vp-p、75Ω、1.485Gbps/1.4835Gbps
REFERRENCE IN BNC型×1
HD : SMPTE ST274、3値シンク、0.6Vp-p、75Ω
SD : ブラックバースト(NTSC : 0.286Vp-p、75Ω/ PAL : 0.3Vp-p、75Ω)
TIMECODE INPUT BNC×1、0.5Vp-p~5Vp-p、10kΩ
DIGITAL AUDIO(AES/EBU) INPUT BNC×4
CH1/2~CH7/8、AES/EBUフォーマット、不平衡
   出力端子
3G SDI OUTPUT(SLOT1 LIVE) BNC型×8
3G-SDI : SMPTE ST424/425 Level-A/B、0.8Vp-p、75Ω、2.970Gbps/2.967Gbps
3G/HD SDI OUTPUT(SLOT1 REPLAY) BNC型×8
3G-SDI : SMPTE ST424/425 Level-A/B、0.8Vp-p、75Ω、2.970Gbps/2.967Gbps
HD-SDI : SMPTE ST292、0.8Vp-p、75Ω、1.485Gbps/1.4835Gbps
3G-SDI/HD-SDI 切り替え可能
3G/HD SDI OUTPUT(SLOT2 LIVE) BNC型×2
3G-SDI : SMPTE ST424/425 Level-A/B、0.8Vp-p、75Ω、2.970Gbps/2.967Gbps
HD-SDI : SMPTE ST292、0.8Vp-p、75Ω、1.485Gbps/1.4835Gbps
3G-SDI/HD-SDI 切り替え可能
3G/HD SDI OUTPUT(SLOT2 REPLAY) BNC型×2
3G-SDI : SMPTE ST424/425 Level-A/B、0.8Vp-p、75Ω、2.970Gbps/2.967Gbps
HD-SDI : SMPTE ST292、0.8Vp-p、75Ω、1.485Gbps/1.4835Gbps
3G-SDI/HD-SDI 切り替え可能
HD SDI OUTPUT(SLOT3 LIVE) BNC型×1
HD-SDI : SMPTE ST292、0.8Vp-p、75Ω、1.485Gbps/1.4835Gbps
HD SDI OUTPUT(SLOT3 REPLAY) BNC型×1
HD-SDI : SMPTE ST292、0.8Vp-p、75Ω、1.485Gbps/1.4835Gbps
REFERENCE OUT BNC型×1
HD : SMPTE ST274、3値シンク、0.6Vp-p、75Ω
SD : コンポジットシンク、0.3Vp-p、75Ω
HD SYNC/SD SYNC 切り替え可能
NMI-LAN(SLOT1 LIVE)NMI-LAN(SLOT1 REPLAY)NMI-LAN(SLOT2) SFP+×210G BASE
TIMECODE OUTPUT BNC×1、1.5Vp-p、ローインピーダンス
DIGITAL AUDIO(AES/EBU) OUTPUT BNC×4、CH1/2~CH7/8、AES/EBU フォーマット、不平衡
電源 AC100V~127V / 200V~240V、50/60Hz
消費電流 最大4.5A
動作温度 -5℃~+40℃
保存温度 -20℃~+60℃
質量 約 16.5kg
当社セット内容 ・HDC-4800/T(カメラ本体)
・HDVF-EL30 カラービューファー(フード付き)
・PL-B4マウント変換
・カメラプレート(VCT-14)
・レインカバー(世界堂)
・XLR5P(オス)インカム×2(ネックタイプ&DT-108タイプ)
・取扱説明書
・BPU-4800/T(ベースバンドプロセッサーユニット本体)
・ACケーブル×2
・多治見光ケーブル5m×1
・PWS-110(プロダクションコントロールステーション本体)
・ACケーブル×1
・キーボード&マウス
・LANケーブル(短)×2
・HMDIケーブル(短)×1
・PWSK-4403(USBコントロールデバイス)
・USBリモートケーブル5m×1
・ACアダプター×1
・ACケーブル×1
・21.5インチPC用モニター
・ACケーブル×1
・USBケーブル(短)×1
  • BPU-4800/T に大容量ストレージを搭載
  • 撮影データの画像処理・映像出力を行うベースバンド・プロセッサユニット『BPU-4800/T』には、新たに大容量ストレージ機能を搭載。4K 映像を8 倍速で、最大4 時間の連続記録できます。(4TB×4枚搭載)※EVS の入力数を少なく出来ます。
  • スローモーション映像制作時に、外部ストレージにデータ転送せずに本体内で編集できるため、制作フロー
    効率化や運用オペレーターの工数削減が図れます
  • B4 マウント大型レンズも従来のビルドアップで対応「HDLA-1505+HDVF-EL75 等」
