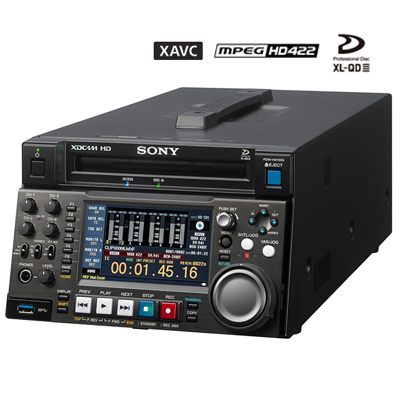

PDW-HD1550
  • レンタル料金(1日) ¥ 35,000 (税抜)
XDCAM メモリーレコーダー  AVCコーデック実装済
ソニー株式会社 PDW-HD1550
記録/再生(映像) XAVC : MPEG-4 AVC/H.264 100Mbps
MPEG HD422 : MPEG-2 422P@HL、50Mbps
MPEG HD : MPEG-2 MP@HL、35/25/18Mbps
MPEG IMX : MPEG-2 422P@ML、50/40/30Mbps
DVCAM : DVCAM 25Mbps
記録/再生(音声) XAVC : 24bit 48kHz 8ch
MPEG HD422 : 24bit 48kHz 8ch
MPEG HD : 16bit 48kHz 4/2ch
MPEG IMX : 16bit 48kHz 8ch Or 24bit 48kHz 4ch
DVCAM : 16bit 48kHz 4ch
記録/再生
(Proxy)
Video: MPEG-4
Audio: A-law (8ch/8bit/8 kHz)
記録再生時間
XAVC
100Mbps : 約21分(1層)、約46分(2層)、約92分(3層)、約120分(4層)
記録再生時間
MPEG HD422
50Mbps : 約43分(1層)、約95分(2層)、約190分(3層)、約240分(4層)
記録再生時間
MPEG HD
35Mbps : 約65分(1層)、約145分(2層)、約290分(3層)、約360分(4層)
25Mbps : 約85分(1層)、約190分(2層)、約380分(3層)、約480分(4層)
18Mbps(再生のみ) : 約112分(1層)、約248分(2層)、約496分(3層)、約600分(4層)
記録再生時間
MPEG IMX
50Mbps : 約45分(1層)、約100分(2層)、約200分(3層)、約240分(4層)
40Mbps(再生のみ) : 約55分(1層)、約120分(2層)、約240分(3層)、約300分(4層)
30Mbps : 約68分(1層)、約150分(2層)、約300分(3層)、約360分(4層)
記録再生
DVCAM
25Mbps : 約85分(1層)、約185分(2層)、約370分(3層)、約450分(4層)
サーチスピード JOGモード : -1~+1倍速
VARモード : -2~+2 倍速(XAVC*1 -1~+2 倍速)
SHUTTLE : -20~+20 倍速 または最高速度(選択可能)
FF/REWモード : -35~+35 倍速 または最高速度(選択可能)
ビデオ特性 サンプリング周波数 : Y 74.25MHz、R-Y / B-Y 37.125MHz
量子化特性 : MPEG HD422、MPEG HD、MPEG IMX、DVCAM 8bit/サンプル、XAVC 10bit/サンプル
オーディオ特性

サンプリング周波数 : 48kHz
量子化特性 : 24bit
周波数特性 : 20Hz~20kHz +0.5 / -1.0dB(0dB、1kHz)
ダイナミックレンジ : 90dB以上
ひずみ率 : 0.05%以下(1kHz)

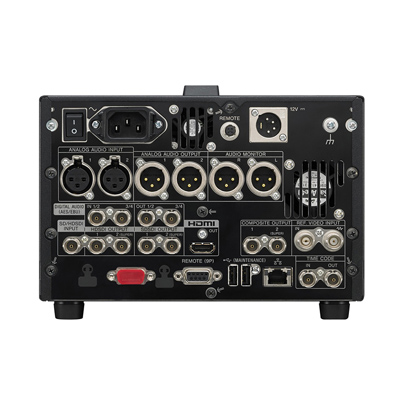

入力端子  デジタル

HD/SD-SDI INPUT BNC ×1(HD/SD 切換式) HD…SMPTE-292M 準拠/SD…SMPTE-259M 準拠

入力端子  アナログビデオ REF,VIDEO INPUT :BNC×2(ループスルー)、HD3 値シンク(0. 6Vp- p/75Ω(オーム)/同期正負)
またはSDブラックバースト/コンポジットシンク(0.286Vp-p/75Ω(オーム)/同期負)
入力端子  アナログオーディオ ANALOG AUDIO INPUT : 1、2・・・XLR3ピン 凹×2、+4/0/−3/−6dBu 切替式、ハイインピーダンス、平衡
(メニュー設定により4ch 対応可)
入力端子  デジタルオーディオ SDI信号にembedded
入力端子  タイムコード TIME CODE IN : BNC×1 SMPTEタイムコード、0.5~18Vp-p/3.3kΩ(キロオーム)/不平衡)
入力端子  DC DC12V : XLR4ピン 凹×1
出力端子 デジタル HD-SDI OUTPUT : BNC×2(HD SDI2 出力のみスーパーのON/OFFが可能)、SMPTE-292M 準拠
SD-SDI OUTPUT : BNC×2(SD SDI2 出力のみスーパーのON/OFFが可能)、SMPTE-259M 準拠
HDMI OUTPUT : Type A 19ピン×1 映像…1080i,720P,480i,480P,576i,576P、音声…2ch/16bit/48kHz
出力端子 アナログビデオ COMPOSITE OUTPUT : BNC×2(COMPOSITE2出力のみスーパーのON/OFFが可能)、1.0Vp-p/75Ω(オーム)/同期負 SMPTE-170M 準拠
出力端子 アナログオーディオ ANALOG AUDIO OUTPUT : XLR3ピン 凸×2、+4/0/−3/− 6dBu 切替式、600Ω(オーム)負荷、ローインピーダンス、平衡(メニュ設定によりINPUTに変更可)
AUDIO MONITOR : XLR3ピン 凸×2、+4dBu、600 Ω(オーム)負荷、ローインピーダンス、平衡
PHONES : ステレオ標準ジャック×1 -∞~-13dBu/8Ω(オーム)/不平衡
出力端子 デジタルオーディオ DIGITAL AUDIO(AES/EBU)OUT 1/2、3/4 : BNC×2、1/2ch、3/4ch、AES-3id-1995 準拠
出力端子 タイムコード TIME CODE OUT : BNC×1 SMPTEタイムコード、1.0Vp-p/75Ω(オーム)/不平衡
コントロール端子 REMOTE(9P) : D-sub 9ピン(凹)×1 RS-422A 準拠
REMOTE : 4ピン 凹×1 DC12V、7.5W
ネットワーク : RJ-45 型×1 1000BASE-T…IEEE802.3ab 準拠、100BASE-TX…IEEE802.3u 準拠、10BASE-T…IEEE802.3 準拠
その他 MAINTENANCE端子 : High Speed USB(USB 2.0)Type-A型 ×2
LDCモニター : 4.3 型Color LCD
USB 端子 : フロント USB3.0×1 TypeA 端子
メディア : 1/2/3/4 層 Professional Disc
電源 AC100V~240V、50/60Hz、DC 12V
消費電力 AC 約100W DC 約12V 約7.5A
動作温度 5~40℃
外形寸法(幅×高さ×奥行) 約210×約132×約420mm(最大突起含まず)
質量 約6.5kg(本体)
当社セット内容 ・本体
・ACコード
・DCプレート
・取扱説明書
・AVCコーデックオプション(XDBK-106)実装済み
  • 3層(100GB)と4層(128GB)の大容量プロフェッショナルディスクに対応し、MPEG HD422 50Mbpsで約3時間の記録が可能。
  • XAVC HD ビデオフォーマット(100Mbps)に対応。
  • SxSメモリーに収録された映像をプロフェッショナルディスクにコピー可能、USB HDDなど外部ストレージ間との素材コピーも可能。
  • VTRライクオペレーションが可能、RS-422 9pin対応により、リニア編集のプレーヤーやノンリニア編集機からのSDIインジェストが可能。
