THUNDERS 4K
  • 4K
  • レンタル料金(1日) ¥ 55,000 (税抜)

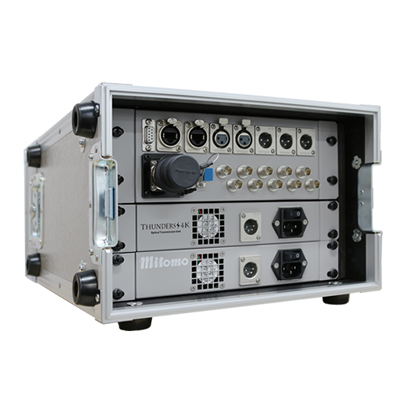

4K対応光伝送装置
三友 THUNDERS 4K
4K映像信号 最大2回線
3G-SDI信号 9回線(SMPTE-424M準拠)
4W-I/O信号 1回線 600Ωバランス
VBS信号 1回線双方向 BB / 3値
シリアル信号 1回線 RS422
EXT XLR3P 2回線(クリカム等の伝送も可)
TALLY(接点) 2回線双方向
LAN(100Base/1000Base) 2回線
装置間インターフェース 光カメラケーブル(多治見コネクタ)
ロスバジェット 13dB(Min.)
電源 AC100V/DC+12V
消費電力 上段部: 約 35W
下段部: 約 20W
駆動時間 上段部:HL9×1本で約150分
下段部:HL9×1本で約260分
外形寸法 ケース入り時:305(W)×200(H)×450(D) mm
重量 約 12kg(専用ケースを含む)
動作保証温度 0~+40 ℃
内容物 上段ベース部 ・ACケーブル×2
・キャノン3Pメス→キャノン3Pオスパラケーブル
・キャノン3Pオス→キャノン3Pメスパラケーブル
・キャノン5Pオス→キャノン3Pオス/メスパラケーブル
・取説
・予備SCケーブル2種
・SC/LCケーブルクリーナー
・SCコネクタクリーナー
・LCコネクタクリーナー
・OPTケーブル/コネクタクリーナー
内容物 下段出先部 ・ACケーブル×2
・キャノン3Pメス→キャノン3Pオスパラケーブル
・キャノン3Pオス→キャノン3Pメスパラケーブル
・キャノン5Pオス→キャノン3Pオス/メスパラケーブル
・予備SCケーブル2種
・9Pクロスケーブル
備考
  •  CWDW 波長多重技術による光ファイバ一心双方向伝送が可能です。
  • 3G-SDI/HD-SDI/SD-SDI 信号の自動切り替え機能付。
  • 非圧縮伝送のためリアルタイム伝送が可能です。
  • プラグンインモジュールのため、3G-SDI送・受信機の入れ替えが可能です。
資料 THUNDES 4K 信号I/F
THUNDES 4K 系統図
運用上の注意点

・RS-422を使用の際は付属のクロスケーブルを使用して下さい。
・接点用3Pパラケーブルはグランド共通を想定してます。
・RX/TXの入れ替えは必ず同スロットの基盤をテレコにするように交換して下さい。
・本機より、または本機画のカメラケーブルは絶対差し間違えないでください。
 機器が破損する恐れがあります。
・EXTにクリアカムや音声等の信号を混在するとノイズの入る恐れがあります。
・接点に電源の乗った信号は絶対入力しないでください。基盤が破損します。
・RS422の性質上どちらかにクロスケーブルを差してあげる必要があるのですが、
 どちら側に差すかは機器によって異なります。御注意下さい。
・4W、接点、LAN、RS422,EXT1/2 の基盤には方向性はありません。
