AJA 12G/3G-SDI対応マルチプレクサー/デマルチプレクサー 12GM
  • 4K
  • レンタル料金(1日) ¥ 3,000 (税抜)
空き状況確認はこちら
12G/3G-SDI対応マルチプレクサー/デマルチプレクサー

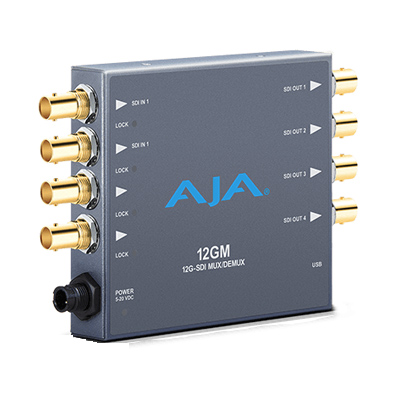

AJA 12GM
ビデオフォーマット (4K) 4096 × 2160p
(UltraHD) 3840 × 2160p
(2K) 2048 × 1080p
(HD) 1920 × 1080p
(HD) 1920 × 1080i
(HD) 1280 × 720p
(SD) 720 × 576i
(SD) 720 × 480i
デジタルビデオ入出力 -12G-SDI BNC×4, SMPTE-259/292/424/2081/2082
-YCbCr 4:2:2
-8bit または 10bit
-2サンプルインターリーブ (2SI) またはスクエアディヴィジョン (Quadrant/4分割) ソースをマッピング
-12Gb SDI x 1
-3Gb SDI (Level A) x 4
 (4K) 4096x2160p 50, 59.94, 60
 (UltraHD) 3840x2160p 50, 59.94, 60
-6Gb SDI x 1
-1.5Gb SDI x 4
 (4K) 4096x2160p 23.98, 24, 25, 29.97, 30
 (UltraHD) 3840x2160p 23.98, 24, 25, 29.97, 30
-3Gb SDI (Level A) x 1
 (2K) 2048x1080p 50, 59.94, 60
 (HD) 1920x1080p 50, 59.94, 60
-1.5Gb SDI x 1
 (2K) 2048x1080p 23.98, 24, 25, 29.97, 30
 (2K) 2048x1080PsF 23.98, 24, 25, 29.97, 30
 (HD) 1920x1080p 23.98, 24, 25, 29.97, 30
 (HD) 1920x1080PsF 23.98, 24, 25, 29.97, 30
 (HD) 1920x1080i 25, 29.97, 30
 (HD) 1280x720p 50, 59.94, 60
-270Mb SDI x 1
 (SD) 625i 25
 (SD) 525i 29.97
対応する変換方法および機能 -Quad 3G-SDI から Single 12G-SDI
-Single 12G-SDI から Quad 3G-SDI
-Quad 1.5G-SDI から Single 6G-SDI
-Single 6G-SDI から Quad 1.5G-SDI
-2サンプルインターリーブ (2SI) からスクエアディヴィジョン (Quadrant/4分割) へピクセルマッピング
-スクエアディヴィジョン (Quadrant/4分割) から 2サンプルインターリーブ (2SI) へピクセルマッピング
-パススルー:Single Link 3G, 1.5G および 270M SDI ビデオ信号
-分配増幅(DA)対応 (1×4)
-入力信号自動認識
-クアッドリンク信号の入力タイミング解析
ケーブルイコライゼーション
(Belden 1694A 同軸)
12Gbps, 70m
6Gbps, 100m
3Gbps, 140m
1.5Gbps, 200m
270Mbps, 300m
デジタルオーディオ入出力 SDI エンベデッドオーディオ, 24-bit, 16-Channel までをパススルー
ユーザーインターフェース 同梱のケーブルで Mac または Windowsマシンと USB接続し、 MiniConfig ソフトウェアを使用してデバイスの設定および接続診断を行います。
使用温度 0℃~40℃
使用湿度 10%~90% (結露のないこと)
動作高度 3,000m未満
電源 DC : 安定化した 5-20VDC, 12W, 電源アダプタ
ACアダプター : 100-240VAC, 50/60 Hz, ユニバーサル入力
外形寸法 146.31mm×102.11mm×22.86mm
付属品 ・本体
・ACアダプター×1
・Vマウントリチウム変換×1
・DCコード×1
・USBケーブル×1
  • 12G-SDI から クアッド 3G-SDI、クアッドリンク 3G-SDI から 12G-SDI へコンパクトに変換: 6G-SDI からクアッドリンク 1.5G-SDI へ、クアッド 1.5G-SDI から 6G-SDI への変換にも対応
  • SMPTE 2082 入出力を SMPTE 425 入出力に設定可能
  • 2サンプルインターリーブ (2SI) からスクエアディヴィジョン (Quadrant/4分割) へピクセルマッピング
  • スクエアディヴィジョン (Quadrant/4分割) から 2サンプルインターリーブ (2SI) へピクセルマッピング
  • 入力信号自動認識
  • 低ジッタでの自動イコライジングおよびリクロック機能
