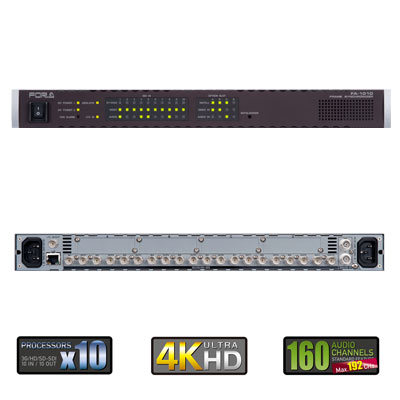

マルチチャネルシグナルプロセッサ | ||
---|---|---|
朋栄 | FA-1010 | |
4Kモード時 | 4K 3G-Quad×2回線(IN3~6/IN7~10),3G-SDI×2回線(IN1,2) | |
HDモード時 | 3G-SDI×10回線 | |
入力ビデオフォーマット | 3G-SDI:1080/59.94p(Level-A/B)、1080/50p(Level-A/B)、2×1080/59.94i(Level-B)、2×1080/50i(Level-B) HD-SDI:1080/59.94i、1080/50i、1080/23.98PsF、1080/24PsF、720/59.94p、720/50p SD-SDI:525/60、625/50 |
|
出力ビデオフォーマット | 3G-SDI:1080/59.94p(Level-A/B)、1080/50p(Level-A/B)、2×1080/59.94i(Level-B)、2×1080/50i(Level-B) HD-SDI:1080/59.94i、1080/50i、1080/23.98PsF、1080/24PsF、720/59.94p、720/50p SD-SDI:525/60、625/50 |
|
出力ビデオフォーマット | 1080/59.94i, 1080/50i, 1080/59.94p(Level-A/B), 1080/50p(Level-A/B) | |
出力ビデオフォーマット | 1080/59.94i, 1080/50i, 1080/59.94p(Level-A/B), 1080/50p(Level-A/B) | |
ビデオ入力 | 3G-SDI:3 Gbps(Level-A/B)、HD-SDI:1.5 GbpsまたはSD-SDI:270 Mbps、75Ω、BNCx10 | |
ビデオ出力 | 3G-SDI:3 Gbps(Level-A/B)、HD-SDI:1.5 GbpsまたはSD-SDI:270 Mbps、75Ω、BNCx10 | |
ゲンロック入力 | BB:NTSC:0.429 V(p-p)、PAL:0.45 V(p-p)または3値シンク:0.6 V(p-p)、75Ω、BNCx1ループスルー(未使用時は75Ωで終端すること) | |
同期 | Frameモード、Lineモード、AVDLモード、Line(minimum)モード | |
ビデオ遅延調整 | 最大8フレーム(Frameモード時) | |
ビデオ機能 | プロセスアンプ、カラーコレクタ | |
プロセスアンプ | ビデオレベル: 0.0% ~ 200.0%クロマレベル: 0.0% ~ 200.0%ブラックレベル: -20.0% ~ 100.0%HUE: -179.8° ~ +180° | |
ビデオクリップ | YPbPrモード、GBRモード | |
カラーコレクション | バランスモード、ディファレンシャルモード、セピアモード | |
オーディオ入力エンベデッド | 3G/HD時:16チャネル(Group 1~4) 48 kHz、16-bit~24-bit、同期/非同期(3G Level-B: Link Aの重畳のみ有効) SD時:16チャネル(Group 1~4) 48 kHz、16-bit~24-bit、同期のみ |
|
オーディオ出力エンベデッド | 3G/HD時:16チャネル(Group 1~4) 48 kHz、16/20/24-bit、同期/非同期(3G Level-B: Link Aの重畳のみ有効) SD時:12チャネル(Group 1~3) 48 kHz、16/20/24-bit、同期のみ |
|
オーディオ出力FA-10AES-UBL(付属) | 1.0 V(p-p)、不平衡、75Ω、BNCx4(AES/EBU入力と兼用) 最大ステレオ4系統、48 kHz、16/20/24-bit |
|
オーディオ遅延調整 | 5 ms ~ 1,000 ms(1 ms単位で設定可能) | |
オーディオ処理 | SRC(サンプルレートコンバータ)、ゲインコントロール、ダウンミックス、リマップ、ミュート(チャネルごとに調整可能) | |
インターフェース | 100 Base-TX / 1000 Base-T:RJ-45×1 | |
使用温度 | 0°C~40°C | |
使用湿度 | 30% ~ 90%(結露のないこと) | |
電源電圧 | AC 100 V~240 V ±10%、50/60 Hz(リダンダント電源は標準) | |
消費電力 | 80 VA(76 W)(AC 100 V~120 V時)103 VA(73 W)(AC 220 V~240 V時) | |
消費電力(FA-10AES-UBL) | 2.86 VA(3 W)(AC 100 V~120 V時)3.12 VA(3.1 W)(AC 220 V~240 V時) | |
外形寸法 | 430(W)x400(D)x44(H)mm | |
質量 | FA-1010本体:7.0 kgFA-10AES-UBL:0.2 kgFA-10ANA-AUD:0.1 kg | |
付属品 | 【ケース①】 ・FA-1010本体 (FA10AES-UBL×3&FA10ANA-AUD×1実装) ・ACケーブル×2 ・アナログオーディオ変換ケーブル×1 ・CD-ROM×1 ・取説×1部 【ケース②】 ・FA-10RU本体(リモートコントロールユニット) ・FA-AUX30本体(FA-10RU用AUX拡張パネル) ・ACケーブル×1 ・D-Sub 25Pケーブル×3 ・LANケーブル×1 ・CD-ROM×1 ・取説×2部 |
|
|
