THUNDERS mini 2ch光伝送装置
  • 4K
  • レンタル料金(1日) ¥ 20,000 (税抜)
  • 12G-SDIオプション時(1日) ¥25,000(税抜)
空き状況確認はこちら
2ch光伝送装置

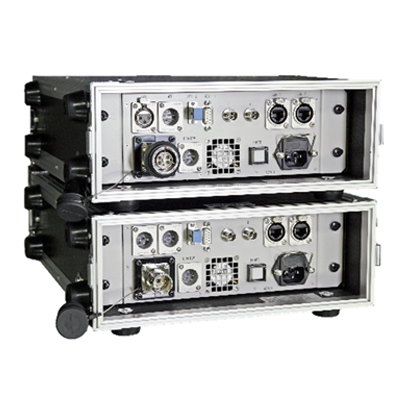

三友 THUNDERS mini

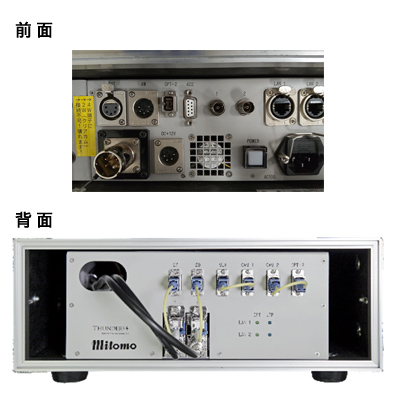

Video 通常仕様時 3G-SDI 2回線(送受信入れ替え可)
Video ※オプション仕様時 12G-SDI 1回線
3G-SDI 1回線
※オプション:12G-SDI 1ch交換
(+¥5,000)
・3G-SDIの1ch部分のプラグインモジュールを、12G-SDIに交換します。(当社保有1ch分のみ)
LAN(100Base/1000Base)
※PoE(給電)不可
2回線
RS422(シリアル信号) 1回線 Dsub9P
4W-I/O信号 1回線 XLR5P→XLR3P2パラ(IN、OUT)
EXT 1回線 XLR3P(クリカム等の伝送も可)
装置間インターフェース 光カメラケーブル(多治見コネクタ)
ロスバジェット 13dB(Min.)
電源 AC100V/DC+12~+18V(XLR4P)
消費電力 15W
資料 仕様書
備考

・CWDW 波長多重技術による光ファイバ一心双方向伝送が可能です。

・非圧縮伝送のためリアルタイム伝送が可能です。

・プラグンインモジュールのため、3G-SDI送・受信機の入れ替えが可能です。

内容物 ・ACケーブル×2
・XLR5P-XLR3P2パラケーブル×2(4W用)
・Dsub9Pクロスケーブル×1
・Vマウントバッテリー板×2
運用上の注意点
  • クリアカム(2W)は必ずEXT端子をご使用ください。4W端子に入れると故障の原因となります。
  • EXT端子にクリアカム信号を入力時、4W端子の音声にノイズが入る恐れがあります。
  • LAN端子にPoE(給電)は入力できません。
  • RX/TXの入れ替えは必ず同スロットの基盤をテレコにするように交換して下さい。
  • RS-422をご使用の際は付属のクロスケーブルをご使用下さい。
  • RS-422の性質上どちらかにクロスケーブルを差す必要があるのですが、どちら側に差すかは機器によって異なります。御注意下さい。
  • 4W、LAN、RS-422,EXTの基盤には方向性はありません。
