HDCU-5500
  • 4K
  • レンタル料金(1日) ¥ 30,000 (税抜)
空き状況確認はこちら
カメラコントロールユニット
SONY HDCU-5500

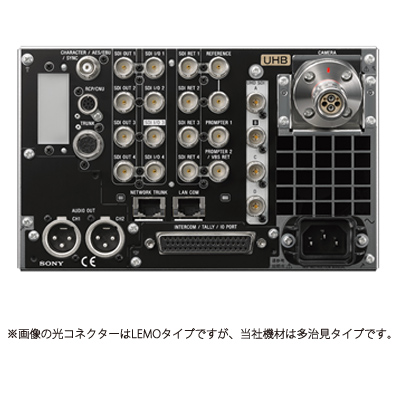

入出力端子
CAMERA FIBER 光ファイバーコネクター(多治見)×1
INTERCOM/TALLY/IO PORT D-sub 50 ピンコネクター×1
• INTERCOM(PROD/ENG)、4W:0 dBu、RTS:0 dBu、CC:-14 dBu
• PGM-3 系統、0 dBu/ -20 dBu
• TALLY(R、G、Y)
• FLAG
REMOTE(RCP/CNU) 8 ピンマルチコネクター×1(※リモートコントロールパネルRCP-1000シリーズ以降に対応)
TRUNK 12 ピン×1
LAN COM 8 ピン×1
NETWORK TRUNK 8 ピン×1
SDI I/O 1 ~ 4(3G/HD/SD SDI I/O) BNC×4
※3G SDI/HD SDI/SD SDI、キャラクター信号切り換え可能
REFERENCE IN/OUT BNC×2、ループスルー出力
入力端子
AC IN AC 100 V ~ 240 V
SDI RET 1 ~4 BNC×4
PROMPTER 1、2/VBS-RET BNC×2 ※1ch 設定時ループスルー出力、2ch 設定時内部75Ω 終端
注)HDC5500はPROMPTER1端子に接続してください。
PROMPTER2端子には対応していません。
出力端子
AUDIO OUT CH1、2 XLR3ピン(オス)×2
CHARACTER/AES/EBU/SYNC BNC×1
※3G SDI/HD SDI/SD SDI、キャラクター信号切り換え可能
SDI OUT 1 ~ 4(3G/HD/SD SDI OUTPUT) BNC×4
UHD SDI A, B(12G/6G/3G/HD SDI OUTPUT) BNC×2
UHD SDI C, D(12G/6G/3G/HD SDI I/O) BNC×2
一般
電源 AC 100 V ~ 240 V、50/60 Hz
消費電流 最大4.5A
外形寸法 W200、H127、D410mm(突起部含めず)
質量 約6.4㎏
当社セット内容 ・ACケーブル
・50P→25P変換ケーブル
・取扱説明書
  • 4K映像をケーブル1本で非圧縮伝送ができる、12G-SDI出力端子を標準搭載
  • SDI出力 4K:4系統 HD:最大8系統
  • 3UハーフサイズのCCU。小型な筐体に手持ち用のハンドルも備えているため、スペースの限られた中継車への設置に加え、屋外撮影の現場でも活用。
資料 取扱説明書
