4K対応リモートカメラコントロールシステム | |
---|---|

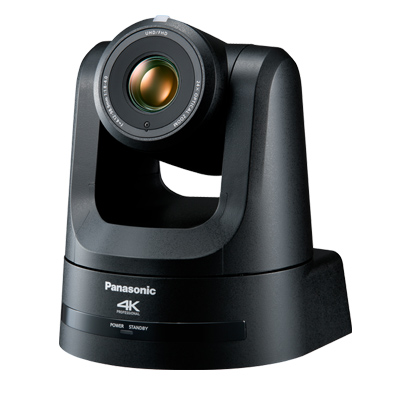

AW-UE100K 4Kインテグレーテッドカメラ | |
PANASONIC | AW-UE100 |
【カメラ】 | |
撮像素子 | 1/2.5 型 MOS×1 |
レンズ | 電動24 倍光学ズームF1.8 ~ F4.0 (f=4.12 mm ~ 98.9 mm、35 mm 換算:25.0 mm ~ 600.0 mm) |
ズーム倍率 | 電動光学ズーム:24 倍 i.Zoom:UHD 28 倍、FHD 36 倍 デジタルエクステンダーズーム:1.4 倍、2 倍 *コンバージョンレンズは非対応 |
画角範囲 | 水平画角:74.1°(Wide 端) – 3.3°(Tele 端) 垂直画角:46.0°(Wide 端) – 1.9°(Tele 端) 対角画角:81.8°(Wide 端) – 3.8°(Tele 端) |
光学フィルター | スルー、1/4、1/16、1/64、IRスルー (IRスルーは「ナイトモード」として利用) |
標準感度 | F4/2000 lx([Shooting Mode] が[Normal] のとき) F5.6/2000 lx([Shooting Mode] が[High Sens.] のとき) |
最低照度 | 3 lx(条件:F1.8、59.94p、50 IRE、42 dB、蓄積無し) |
出力フォーマット | SDI 4K 2160/59.94p、2160/50p、2160/29.97p※1、2160/25p※1、 2160/24p※1、 2160/23.98p※1 |
SDI HD 1080/59.94p、1080/50p、1080/29.97p※1、1080/29.97PsF、 1080/25p※1、1080/25PsF、 1080/23.98p※2、1080/24p※1、 1080/23.98p※1、1080/23.98PsF、1080/59.94i、1080/50i、 720/59.94p、720/50p |
|
HDMI 4K 2160/59.94p、2160/50p、2160/29.97p※1、2160/25p※1、 2160/24p※1、2160/23.98p※1 |
|
HDMI HD 1080/59.94p、1080/50p、1080/29.97p※1、1080/25p※1、 1080/23.98p※3、1080/24p※1、1080/23.98p※1、1080/59.94i、 1080/50i、720/59.94p、720/50p |
|
※1:Native 出力 ※2:OVER 59.94i出力 ※3:Over59.94p出力 | |
同期方式 | 内部/外部同期(BBS / 3値同期) |
【入力】 | |
入力端子 | ・DC 12V IN (DCジャック) |
・G/L IN 75Ω 終端(BNC×1) BBS(Black Burst Sync)、3 値同期に対応 |
|
AUDIO IN ・φ3.5 mm ステレオミニジャック入力インピーダンス:約10 kΩ 不平衡 マイク/ライン入力対応(SDI / HDMI / IP)AAC 対応(IP のみ対応) マイク入力 : –40 dBV(0 dB=1 V/Pa、1 kHz) ライン入力 :–10 dBV 入力ボリューム可変範囲: –36 dB ~ 12 dB(3 dB step) エンベデッドオーディオ出力レベル:–12 dBFS サンプリング周波数:48 kHz 量子化ビット数 : 24 ビット(SDI、HDMI)、16bit(IP) |
|
【出力】 | |
出力端子 | ・HDMI HDMI 2.0コネクター4:2:2/10bit (HDCP、ビエラリンクには対応していません。) |
・12G-SDI OUT SMPTE 2082-1、SMPTE292準拠 / 75 Ω(BNC×1) |
|
・3G-SDI OUT SMPTE292 / 75 Ω(BNC×1) (Level-A/Level-Bに対応) |
|
【入出力】 | |
入出力端子 | ・LAN RJ‑45 IP 制御・映像配信用LAN 端子 PoE++ 電源端子(IEEE802.3bt 準拠) |
・RS-422 CONTROL IN RS422A(RJ-45) |
|
【回転台部】 | |
カメラ/回転台コントロール | IP接続ケーブル ・PoE++ イーサーネットハブありの場合 LAN ケーブル※4(カテゴリー5e 以上、ストレートケーブル) 最大100 m ・PoE++ イーサーネットハブなしの場合 LAN ケーブル※4(カテゴリー5e 以上、ストレートケーブル) 最大100 m |
AWプロトコル接続ケーブル ・LANケーブル※4(カテゴリー5e以上、ストレートケーブル) 最大1000 m |
|
※4:STP(Shielded Twisted Pair)をご使用ください。 | |
パン・チルト動作スピード | 速度範囲:0.08°/s ~ 60°/s(通常モード) Normal:60°/s、Fast1:90°/s※5、Fast2:180°/s※5 ※5:高速では駆動音が大きくなることがありますのでご注意ください。駆動音が気になる場合は、Normalモードをご使用ください。 |
パン動作範囲 | ±175° |
チルト動作範囲 | -30°~210° |
【IPストリーミング】 | |
画像圧縮方式 | JPEG(MJPEG)、H.264、H.265、NDI® |HX、High Bandwidth NDI® |
画像解像度 | 3840×2160、1920×1080、1280×720、640×360、320×180 |
画像配信設定(JPEG) | ・フレームレート : 最大30 fps ・2段階(Fine / Normal) |
画像配信設定(H.264) | ・配信方式 : Unicast port(AUTO) Unicast port( MANUAL)/ Multicast port ・配信モード(UHDを除く) Constant bit rate/ Frame rate/Best effort ・フレームレート [60Hzの時] 5fps/15fps/30fps/60fps(UHDは30fps,60fps のみ) [50Hzの時] 5fps/12.5fps/25fps/50fps(UHDは25fps,50fps のみ) ・最大~最小ビットレート 512kbps/768kbps/1024kbps/1536kbps/2048kbps/3072kbps/ 4096kbps/6144kbps/8192kbps/10240kbps/12288kbps/14336kbps/ 16384kbps/20480kbps/24576kbps/32768kbps/40960kbps/ 51200kbps/76800kbps |
画像配信設定 (H.265) | ・配信方式 : Unicast port(AUTO) Unicast port(MANUAL)/ Multicast port ・フレームレート [60Hzの時]30fps [50Hzの時]25fps ・最大~最小ビットレート 8192kbps/12288kbps/25600kbps/51200kbps/76800kbps |
【一般】 | |
電源 | DC 12 V (10.8 V – 13.2 V)(ACアダプター) DC 42 V – 57 V(PoE++ 電源) |
PoE++ | IEEE802.3bt準拠:DC 42 V – 57 V(カメラ端) |
消費電流 | 3.0 A(AC アダプター付属)、1.0 A(PoE++ 電源) |
動作周囲温度 | 0 ℃ ~ 40 ℃ |
質量 | 約 2.2 kg(飾りカバー、取付金具を除く) 約 2.3 kg(飾りカバー含む、取付金具を除く) |
外形寸法 | 幅 169.2 mm × 高さ 204.6 mm × 奥行 170.6 mm |

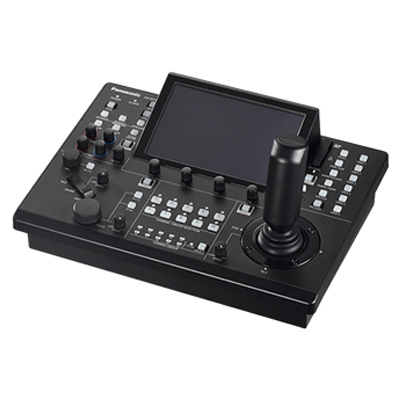

AW-RP150 リモートカメラコントローラー | |
---|---|
PANASONIC | AW-RP150G |
【入出力】 | |
入力端子 | ・XLR 4 ピン×1 (DC 12 V IN) |
・BNC×1(3G-SDI IN SMPTE292 / 75 Ω) 対応フォーマット:1080/59.94p、1080/50p、1080/59.94i、1080/50i、1080/23.98p、1080/25p、1080/23.98psF、1080/25psF |
|
出力端子 | ・BNC×1(Active SMPTE292 / 75 Ω) ※スルーアウト (本機の電源ON時に出力) |
入出力端子 | ・LAN(RJ-45) 100BASE-TX PoE+入力 接続ケーブル:LAN ケーブル、最大100 m スイッチングハブを経由して接続する場合:ストレートケーブル(カテゴリー5 以上)、STP(Shielded Twisted Pair)ケーブルを推奨 機器を直接接続する場合: クロスケーブル(カテゴリー5 以上)、 STP(Shielded Twisted Pair)ケーブルを推奨 REMOTE:LAN(RJ-45)制御のみ可能 ※スイッチ機能を有するリモートカメラによっては、この他ではない。 |
・シリアル(RJ-45) RS422(リモートカメラ用制御信号)、TALLY OUT 接続ケーブル:ストレートケーブル(カテゴリー5以上)、最大1,000 m TALLY OUT: オープンコレクター出力(負論理) 最大耐圧DC 24 V、最大電流50 mA |
|
・TALLY / GPIO D-Sub 25ピン×2個、メス、インチねじ TALLY IN:20入力(R-TALLY、G-TALLY各10pin)、接点入力(ステータス動作) GPI IN1:5入力(PMEM Group 1-4、Menu_Control) GPI IN2:20入力(CAM SEL 1-10、PRISET SEL1-10) 接点入力(トリガ動作) GPI OUT1:11出力(CAM GROUP SEL 1-10、Alarm) GPI OUT2:10出力(CAM SEL 1-10) オープンコレクター出力(負論理)、最大耐圧DC 24 V、最大電流50 mA、 |
|
その他端子 | SIGNAL GND システムのグランドに接続 |
LCDディスプレイ | タッチパネル付き7型液晶(WVGA(800×480)) |
SDカードスロット | SDHC / SDXC Memory Card Slot×1 |
【接続仕様】 | |
カメラ接続数 | 200台(IP)、5台(RS422) |
【一般】 | |
電源 | DC 12V(DC 入力範囲 DC 10.8V – DC 13.2V)PoE+対応 |
消費電流 | 1.0 A(XLR コネクター入力)、0.6 A(PoE+ 電源) |
動作周囲温度 | 0 ℃ ~ 40 ℃ |
質量 | 約 3.2 kg |
外形寸法 | 幅 342mm× 高さ 178mm× 奥行 245mm(突起物除く) |
当社セット内容 | ・AW-UE100Kリモートカメラ ・AW-RP150Gコントローラー ・Gクランプ(天吊り用途) ・落下防止ワイヤー(本体に装着) ・ACアダプター×2(カメラ用×1、コントローラー用×1) ・ACケーブル×3 ・LANケーブル(カテゴリ6)短ケーブル×1、20m×1、50m×1 ・PoEインジェクター ・取扱説明書 |
外部リンク | AW-UE100 AW-RP150 |
AW-UE100取扱説明書 | AW-UE100取扱説明書 |
AW-RP150 コントローラー 取扱説明書 |
AW-RP150コントローラー取扱説明書 |
オプション | ・LANケーブル(RJ-45)100m \1,650(税込) |
