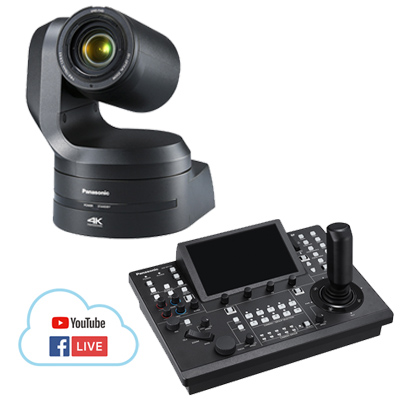

AW-UE150K & AW-RP150GJ
  • 4K
  • レンタル料金(1日) ¥ 30,800 (税込)
空き状況確認はこちら
4K対応リモートカメラコントロールシステム
AW-UE150K 4Kインテグレーテッドカメラ
PANASONIC AW-UE150K ※NDIライセンス取得済
撮像素子 1.0 型 MOS×1
レンズ 電動20倍光学ズーム F2.8 ~ F4.5
f=8.8mm~176.0mm
35mm換算:24.5mm~490.0mm
ズーム倍率 電動光学ズーム:20倍
i.Zoom:UHD24倍、FHD32倍
デジタルズーム:10倍
画角範囲 水平画角:75.1°(Wide 端) – 4.0°(Tele 端)
垂直画角:46.7°(Wide 端) – 2.3°(Tele 端)
対角画角:82.8°(Wide 端) – 4.6°(Tele 端)
光学フィルター スルー、1/4、1/16、1/64、IR スルー
(IR スルーは「ナイトモード」として利用)
標準感度 F9/2000 lux(Normal モード選択時)
最低照度 2 lx(条件:F2.8、59.94p、50IRE、42 dB、蓄積無し)
出力フォーマット  4K 2160/59.94p、2160/50p、2160/29.97p 、2160/25p、2160/24p、2160/23.98p
HD/SD 1080/59.94p、1080/50p、1080/29.97p、1080/29.97PsF、1080/25p、1080/25PsF、1080/23.98p、1080/24p、1080/23.98p、1080/23.98PsF、1080/59.94i、1080/50i、720/59.94p、720/50p
入力端子 DC12V IN、G/L IN(BNC)
BBS(Black Burst Sync)、3 値同期に対応
BBS ではカラーサブキャリアにはロックしません。
出力端子 HDMI HDMI2.0コネクター
4:2:2/10bit
HDCP には対応していません。
ビエラリンクには対応していません。
12G-SDI OUT SMPTE 2082-1 準拠 / 75 Ω(BNC×1)
3G-SDI OUT SMPTE292/75Ω(BNC×1)
Level-A/Level-B に対応
MONI OUT SMPTE292 / 75 Ω(BNC×1)
Optical
Fiber
SFP+ 準拠
Single Fiber
送出する信号は 12G-SDI OUT と同じです。
本機は光信号入力には対応しておりません。
入出力端子 LAN IP 制御用 LAN 端子(RJ‑45)
RS-422 CONTROL IN RS422A(RJ‑45)
マイク/ライン入力 対応(SDI/HDMI/IP)、AAC対応、
Φ3.5mm ステレオミニジャック、入力インピーダンス:約10kΩ 不平衡
・マイク入力時
入力レベル:-40dBV(0 dB=1V/Pa、1kHz)プラグインパワー対応
供給電圧:2.5V±0.5V
・ライン入力時
入力レベル:-10dBV
・入力ボリューム可変範囲:-36dB ~ +12dB(3dB step)
・エンベデッドオーディオ出力レベル:-12dBFS
・サンプリング周波数:48kHz
・量子化ビット数:24ビット(SDI、HDMI)、16bit(IP)
カメラ/回転台コントロール IP 接続ケーブル LAN ケーブル最大 100 m
※4K映像伝送時はカテゴリー6以上を使用
AW プロトコル接続ケーブル
パン・チルト動作スピード 最低速度 0.08°/s 、最高速度 60°/s 以上
高速モード時の最高速度は 180°/s
パン動作範囲 ±175°
チルト動作範囲 -30°~210°
NDI®対応 NDI®|HX version 2 (当社ライセンス取得済)
画像圧縮方式 JPEG(MJPEG)、H.264、H.265
画像解像度 3840×2160、1920×1080、1280×720、640×360、320×180
画像配信設定(JPEG) フレームレート : 最大30fps
2段階(Fine / Normal)
画像配信設定(H.264)

■ 2 段階(Motion priority / Image quality priority)
 UHD 60fps/50fps
  Frame Rate 指定時を除く。
■ 配信方式:
  Unicast port(AUTO)
Unicast port(MANUAL)
  Multicast port
■ 配信モード(UHD を除く)
  Constant bit rate
  Frame rate
  Best effort
■フレームレート
  [60Hz の時 ]
  5fps/15fps/30fps/60fps (UHD は 30fps,60fps のみ)
  [50Hz の時 ]
  5fps/12.5fps/25fps/50fps (UHD は 25fps,50fps のみ)
■最大~最小ビットレート

HD時:512kbps/768kbps/1024kbps/1536kbps/2048kbps/
     3072kbps/ 4096kbps/6144kbps/8192kbps/10240kbps/
    12288kbps/14336kbps/16384kbps/20480kbps/24576kbps/
     32768kbps/40960kbps/51200kbps/76800kbps
UHD時:12800kbps/25600kbps/51700kbps/76800kbps

画像配信設定(H.265) ■ 配信方式 :
  Unicast port (AUTO)
  Unicast port (MANUAL)
  Multicast port
■フレームレート
  [60Hz の時 ] 30fps
  [50Hz の時 ] 25fps
■最大~最小ビットレート 8192kbps/12800kbps/
 25600kbps/51200kbps/76800kbps
電源 DC 12V±10 %(10.8V ~ 13.2V)PoE++対応
消費電流 4.0A(XLRコネクター入力)、1.2A(PoE++ 電源)
動作周囲温度 0 ℃ ~ 40 ℃
質量 約 4.2kg(取付金具を除く)
外形寸法 幅 213mm× 高さ 267mm× 奥行 219mm
AW-RP150 リモートカメラコントローラー
PANASONIC AW-RP150G
入力端子 DC 12 V IN XLR 4 ピン
3G-SDI IN SMPTE292 / 75 Ω(BNC×1)
対応フォーマット:1080/59.94p、1080/50p、1080/59.94i、1080/50i、1080/23.98p、1080/25p、1080/23.98psF、1080/25psF
出力端子 Active
スルーアウト
SMPTE292 / 75Ω(BNC×1)
(本機の電源 ON 時に出力)
入出力端子 LAN(RJ-45) 100BASE-TX
PoE+ 入力
接続ケーブル:LAN ケーブル、最大 100 m
・スイッチングハブを経由して接続する場合:
ストレートケーブル(カテゴリー 5 以上)、
STP(Shielded Twisted Pair)ケーブルを推奨
・機器を直接接続する場合:
クロスケーブル(カテゴリー 5 以上)、
STP(Shielded Twisted Pair)ケーブルを推奨
・REMOTE:LAN(RJ-45)制御のみ可能
※ スイッチ機能を有するリモートカメラによっては、この他ではない。
シリアル
(RJ-45)
RS422(リモートカメラ用制御信号)、TALLY OUT
接続ケーブル:ストレートケーブル(カテゴリー 5 以上)、最大 1,000m
TALLY OUT: オープンコレクター出力(負論理)
最大耐圧 DC 24V、最大電流 50mA
TALLY /
GPIO
D-Sub 25 ピン ×2 個、メス、インチねじ
TALLY IN:20 入力(R-TALLY、G-TALLY 各 10pin)、接点入力(ステータス動作)
GPI IN1:5 入力(PMEM Group 1-4、Menu_Control)
GPI IN2:20 入力(CAM SEL 1-10、PRISET SEL1-10)
接点入力(トリガ動作)
GPI OUT1:11 出力(CAM GROUP SEL 1-10、Alarm)
GPI OUT2:10 出力(CAM SEL 1-10)
オープンコレクター出力(負論理)、最大耐圧 DC 24V、最大電流 50mA
その他端子 SIGNAL GND システムのグランドに接続
LCD ディスプレイ タッチパネル付き 7 型液晶WVGA(800×480)
SD カードスロット SDHC / SDXC Memory Card Slot×1
カメラ接続数 200台(IP)、5台(RS422)
電源 DC 12V(DC 入力範囲 DC 10.8V – DC 13.2V)PoE+対応
消費電流 1.0 A(XLR コネクター入力)、0.6 A(PoE+ 電源)
動作周囲温度 0 ℃ ~ 40 ℃
質量 約 3.2 kg
外形寸法 幅 342mm× 高さ 178mm× 奥行 245mm(突起物除く)
当社セット内容 ・AW-UE150Kリモートカメラ
・AW-RP150Gコントローラー
・ACアダプター
・LANケーブル(カテゴリ6) 短ケーブル×1、20m×1、50m×1
・PoEインジェクター
・取扱説明書
オプション ・LANケーブル(RJ-45)100m \1,650(税込)

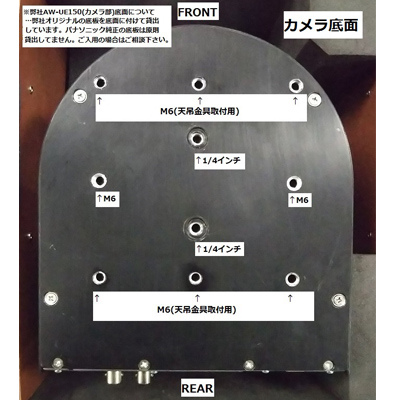

・天吊金具(弊社オリジナル) ¥5,500(税込)
  • 高画質4K/60p撮影 スタジアムやホールなどでの高品位な映像制作に対応する、次世代リモートカメラ
  • 光学20倍ズームに加え、高い解像度を保ったまま4Kモード時で24倍、HDモード時で32倍までの超解像ズームができるiズームを搭載
  • 赤外線撮影が可能なナイトモードを搭載
  • スムーズなパン・チルト動作で、まるで人が撮影しているかのような滑らかな映像が撮影可能
  • 4Kで撮影した映像全体の出力と同時に、その一部分をクロッピング(切り出し)した映像を作成することが可能
  • HDMIや3G-SDI、IP出力はもちろん、12G-SDI出力や光ファイバー出力に対応
  • IPネットワーク経由で接続したPCから、WEBブラウザー画面を用いてカメラのIP映像出力、カメラ設定、カメラ制御が可能
  • YouTube LiveやFacebook Liveなど、ライブ配信サービスへ直接映像をアップロードできるRTMP(Real-Time Messaging Protocol)に対応
